DTM系列
針對復雜溫控應用和客戶需求，臺達推出全新多回路模塊化溫度控制器DTM系列，包含主機、量測擴充以及I/O模塊，模塊化設計方便用戶搭配應用與安裝，以主機總站收集各從站數據提升通訊效率；通道間的完全隔離提供高溫度量測穩定度。用戶亦可自行定義、安排通訊功能地址。
從硬件到軟件，DTM系統所有設計皆可協助使用者，以簡單設定和操作，輕松完成如均溫控制、串級控制等復雜的系統或設備溫度控制應用。
產品介紹
產品特色
- 模塊化設計，簡化配線安裝；多樣功能擴展模塊滿足各式應用
- 主機總站收集，增強通訊效率
- 支持 RS-485 和 Ethernet 通訊以及多點溫度控制 (完整單一群組可支持溫控點數：64 點)
- 通訊功能地址自定義義功能
- 通道與通道間完全隔離功能
應用領域
橡塑、半導體、太陽能、玻璃制造等產業
技術規格
尺寸圖
※ 更多尺寸圖，請至下載中心。

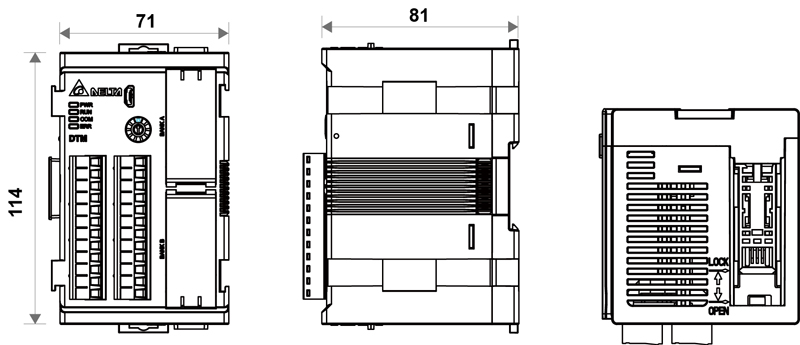

主機 (單位：mm)
量測擴展機 (單位：mm)
I/O擴展機、DTMN02量測擴展機 (單位：mm)
| 測量擴展機 | 電流傳感器(CT) | |||
| 型號 | 規格 | 型號 | 規格 | |
| DTMN04 | 4通道 | DT3-CT100A | 100A CT 傳感器 | |
| DTMN08 | 8 通道 | DT3-CT30A | 30A CT 傳感器 | |
| DTMNO2-V | 2輸入/4 輸出，0/12V 脈沖電壓 | |||
| DTMN02-R | 2輸入/4 輸出，2A繼電器接點 | |||
| DTMN02-C | 2輸入14 輸出，4~20mA輸出 | 專用線材（Mini USB 線） | ||
| DTMN02-L | 2輸入14輸出，0~10V輸出 | 型號 | 規格 | |
| UCPRG015-01A | 1.5m | |||
| 輸出模塊 | ||||
| 型號 | 規格 | |||
| DTM-BDV | 4 通道，0/12V 脈沖電壓 | |||
| DTM-BDR | 4通道，2A 繼電器接點 | |||
| DTM-BDC | 4通道，4~20mA輸出 | |||
| DTM-BDL | 4 通道，0~10V輸出 | |||
| I/O 擴展機 | ||||
| 型號 | 規格 | |||
| DTM-DOV | 8 通道，0/12V 脈沖電壓 | |||
| DTM-DOR | 8 通道，2A繼電器接點 | |||
| DTM-DOC | 8 通道，4~20mA輸出 | |||
| DTM-DOL | 8通道，0~10V輸出 | |||
| DTM-CT030 | 8 通道，CT 輸入，不含 CT 傳感器 | |||
