TK220
-
TK220兩相步進驅動器，基于TI公司32位DSP處理芯片的平臺，采用內部PID電流控制算法設計,具有優異的性能表現。內置微細分技術和上電參數自動整定功能，使得驅動器具有低噪音、低振動、低發熱和高速大力矩輸■ 出的特點，能夠很好的適應于步進電機的大部分運用場合。
-
脈沖模式：單脈沖/雙脈沖/正交脈沖
-
信號電平：3.3~24V兼容
-
典型應用：雕刻機、切割機、控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
| TK系列開環驅動器 | TK220 |
| 驅動器功能 | 操作說明 |
| 微步細分數設定 | Sw5-SW8四個撥碼開關用來選擇共16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定如下： |
| 400-60000步數/轉 | |
| 輸出電流設定 | SW1-SW3三個撥碼開關用來選擇共16檔輸出電流。 |
| 電流峰值2.40-7.20A | |
| 自動半流功能 | SW9撥碼用來選擇驅動器的脈沖平滑功能。o表示關閉此功能，on表示打開此功能。SW0用來選擇驅動器的帶寬，o時通過脈沖頻率為200KHZ,on時通過脈沖頻率為1MHZ。 |
| 信號接口 | PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端ALM+和ALM-為信號的正端和負端，RDY+和RDY-為到位信號的正端和負端。 |
| 脈沖模式 | 單脈沖/雙脈沖/正交脈沖 |
| 電平信號 | 3.3~24V兼容，無需串聯電阻。 |
| 電機接口 | A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
| 電源接口 | TK220工作電壓范圍建議為交流110~230VAC建議在供電電路前加濾波器(EMI FILTER)。 |

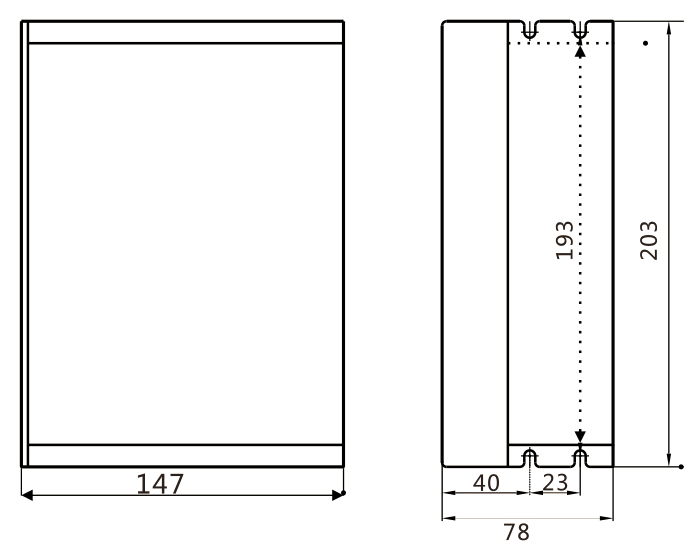

| 安裝說明 | 驅動器的外形尺寸為：203×147×78mm,安裝孔距為193mm,安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
-
