通訊接口規格 型號 iR-ETN40P
以太網接口 1
數據傳輸率 10/100 Mbps
數據傳輸媒介 4x2雙絞銅線，category 3
(10 Mbps),category 5(100
Mbps)
站間距離 100m(交換器與耦合器之間，或是耦合器與耦合器之間的距離)
通訊協議 Modbus TCP Server，EtherNet/IP adapter
TCP/IP聯機數 8 connections
網絡隔離 有
數字輸出 點總數 16點
輸出型式 Source
輸出電壓 11~28VDC
輸出電流 0.5 A/通道(Max 4A)
反應速度 OFF->ON:100 μs
ON->OFF:600 μs
隔離 有，光耦隔離
高速輸出 總點數 2點
輸出型式 Source
輸出電壓 5VDC
輸出電流 50mA/通道
輸出頻率 40KHz
隔離 有，光耦隔離
數字輸入 總點數 24點
隔離 有，光耦隔離
一般輸入 總點數 20點
輸入型式 Sink或Source
邏輯1電壓準位 15~28 VDC
邏輯0電壓準位 0~5VDC
反應速度 OFF->ON:5ms
ON->OFF:1ms
高速輸入 總點數 4點
輸入型式 （Sink Input)(PNP)*
邏輯1電壓準位 15~28VDC
邏輯0電壓準位 0~5VDC
輸出頻率 20KHz

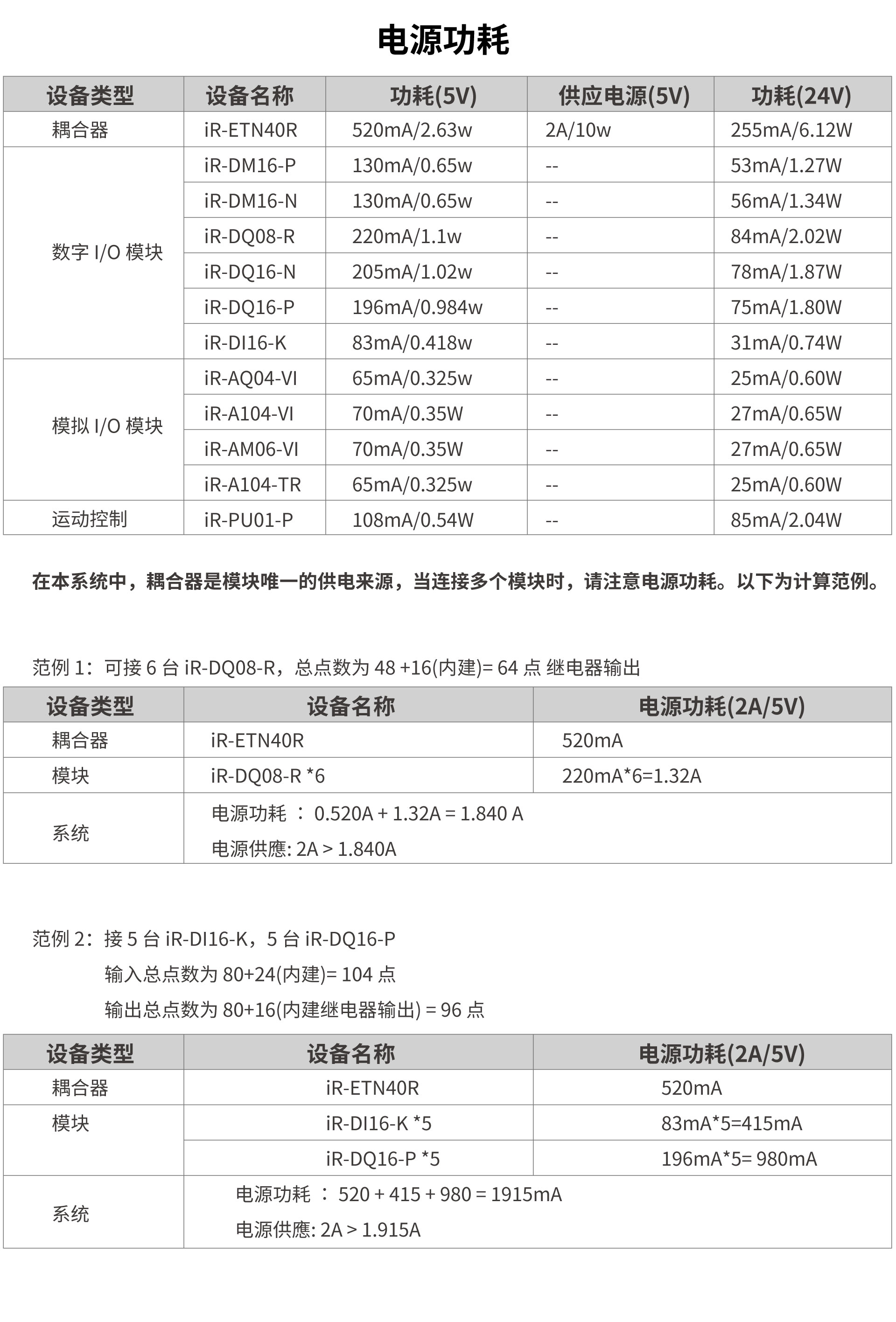

擴展模塊 連接數量 依據內部總線電源功耗(請參考電源功耗)可連接16個iR模塊
數字輸入點 224(含內建24點，可支持248點輸入)
數字輸出點 112(含內建16點，可支持128點輸出)
模擬輸入通道 64
模擬輸出通道 64
指 示 燈 E N E T 綠燈 設備狀態指示
紅燈 設備錯誤指示
指示燈IO 綠燈 擴展狀態指示
紅燈 擴展錯誤指示
電源 額定消耗電流 Nominal 255mA@24VDC
Max.540mA@24VDC
內部總線提供電流 Max.2A@5VDC
消耗電流 520mA@5VDC
電源隔離 有
備用保險絲 ≤1.6A自恢復 式保險絲
規格 PCB涂層 有
外殼材料 工業塑料

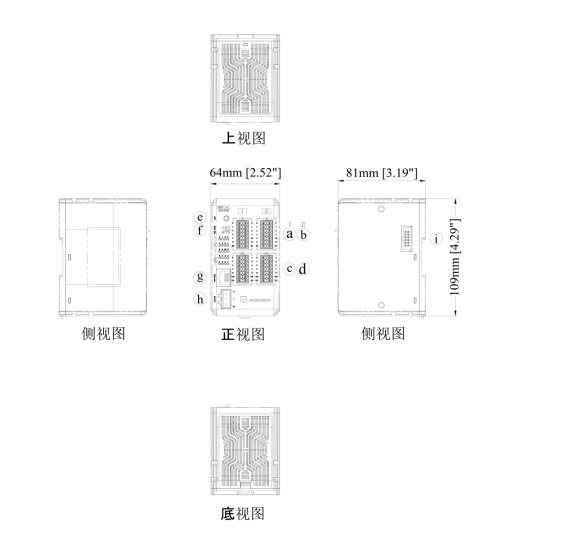

外形尺寸WxHxD 64x109x81 mm
重量 約0.27 kg
安裝方式 35 mm鋁軌固定
操作環境 防護等級 IP20
儲存環境溫度 -20°~70℃(-4°~158°F)
操作環境溫度 -10°~60℃(14°~140°F)
適用海拔高度(氣壓) 3,000米以下(70.1kPa)
耐震動 10 to 25Hz(X,Y,Z軸向 2G 30分鐘）
認證 CE 符合CE認證標準
UL 選配
