YH2系列PLC

YH2系列PLC

YH2高階型總線主機

輸入電源：DC24V/AC100V-240V

輸出方式：NPN晶體管/繼電器輸出

可  擴  展：256/256點

可搭配擴展：HE系列

可選點數：16點、24點、32點、48點、60點



技術參數
系列型號YH2- YH2-16T(R/P) YH2-24T(R/P) YH2-32T(R/P)-E YH2-40T(R/P)-E YH2-48T(R/P)-E YH2-60T(R/P)-E
輸出方式 T：晶體管NPN輸出； P：晶體管PNP輸出； R：繼電器輸出：
總點數 16點 24點 32點 40點 48點 60點
數字量輸入點數 8 14 16 24 24 36
數字量輸出點數 8 10 16 16 24 24
高速輸入計數器 3路AB相(X0~X5) 3路AB相(X0-X5) 4路AB相(X0~X7) 4路AB相(X0-X7) 4路AB相(X0-X7) 4路AB相(X0~X7)
高速輸入最大頻率 200khz 200khz 200khz 200khz 200khz 200khz
右擴展 16個 16個 16個 16個 16個 16個
左擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展
BD板 支持1個 支持1個 支持1個 支持1個 支持2個 支持2個
串行通訊口 RS232/RS485*2 RS232/RS485*2 RS232/RS485*2 RS232/RS485*2 RS232/RS485*2 RS232/RS485*2
USB通訊口 無 無 程序下載/固件升級 程序下載/固件升級 程序下載/固件升級 程序下載/固件升級
以太網通訊口 無 無 支持1個 支持1個 支持1個 支持1個
脈沖軸數量 T/P：4軸;R：-- T/P：5軸;R：--- T/P：8軸;R：--- T/P：8軸;R：--- T/P：8軸;R：--- T/P：8軸；R：---
高速輸出最大頻率 200khz 200khz 200khz 200khz 200khz 200khz
總線功能 EtherCAT總線 EtherCAT總線 EtherCAT總線 EtherCAT總線 EtherCAT總線 EtherCAT總線
總線軸數 8-32軸 8~32軸 8~32軸 8-32軸 12-32軸 12-32軸
程序容量 60k 60k 60k 60k 60k 60k
萬年歷 支持 支持 支持 支持 支持 支持

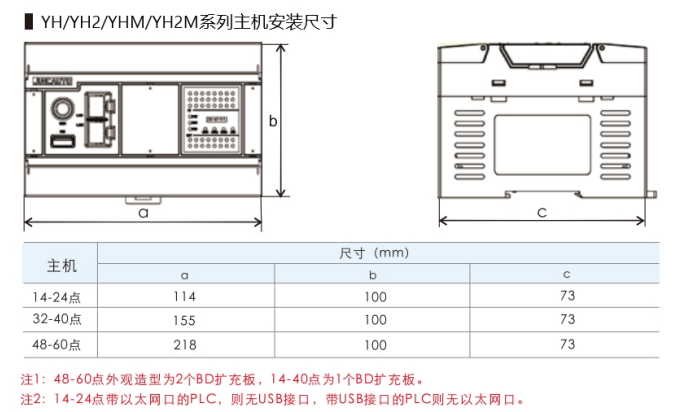

尺寸 114*100*73 114*100*73 155*100*73 155*100*73 218*100*73 218*100*73
防護等級 IP20
工作環境溫度 5-55℃(41-131℉)無結露
相對濕度 5-95%
運輸環境溫度 —25-70℃(-13-158°F)
抗振性 10M/S2
說明 注：若總線PLC型號為YH2-32T16-E-D， 表示脈沖與總線軸合計16軸， 可由PLC程序自定義軸數。如定義脈沖軸數為2軸， 則總線軸為14軸
數字量輸入擴展
型號 功能 規格
YSE-8X 8通道數字量輸入 NPN輸人
DC24V供電，無需外接電源供電
輸入點ZUI高頻率10KHz
YSE-16X 16通道數字量輸人

數字量輸出擴展
型號 功能 規格
YSE-8YT 8通道品體管輸出 DC24V供電，無需外接電源供電
R：繼電器輸出
T：NPN型品體管輸出
R響應時間：約10ms
T響應時間：約50us
R:ZUI大輸出電流：ZUI大2A
T:ZUI大輸出電流：每點0.3A
YSE-16YT 16通道品體管輸出
YSE-16YR 16通道繼電器輸出
YSE-32YT 32通道品體管輸出

數字量輸入/出擴展
型號 功能 規格
YSE-8T 4通道數字量輸入，4通道品體管輸出 DC24V供電，無需外接電源供電
NPN輸入
輸入點ZUI高頻率10KHz
R：繼電器輸出
T：NPN型品體管輸出
R響應時間：約10ms
T響應時間：約50us
R:ZUI大輸出電流：ZUI大2A
T:ZUI大輸出電流：每點0.3A
YSE-16T 8通道數字量輸入，B通道品體管輸出
YSE-16R 8通道數字量輸入，B通道繼電器輸出
YSE-32T 16通道數字量輸入，16通道晶體管輸出
YSE-32R 16通道數字量輸入，16通道繼電器輸出
YSE-40T 24通道數字量輸入，16通道品體管輸出

模擬量輸出擴展
型號 功能 規格
YSE-4AO 4通道模擬量輸出 電壓范圍：-10V~10V電流范圍：0-20mA；4-20mA分辨率：12bit
YSE-4AOS 4通道模擬量輸出 電壓范圍：0V~10V電流范圍：0-20mA：4-20mA分辨率：12bit

模擬量輸入/出擴展
型號 功能 規格
YSE-4AI2AO 4通道模擬量輸人，2通道模擬量輸出 電壓范圍：(輸入/出：-10V~10V)電流范圍：(輸入/出：0-20mA：4-20mA)分辨率12bit/12bit
YSE-4hAI2AO 4通道模擬量輸人，2通道模擬量輸出 電壓范圍：(輸入/輸出：-10V~10V)電流范圍：0-20mA：4-20mA分辨率：16bit/12bit

溫度擴展
型號 功能 規格
YSE-2TCY 2通道溫度輸人(通道間有光精隔商]
門.2通道品體管NPN輸出		 支持K型熱電偶，測量范圍0~900℃，精度1℃
YSE-n2TCY 2通道溫度輸人(通道間無光精隔離)
， 2通道品體管NPN輸出
YSE-2TCY2 2通道溫座輸人(通道間有光耦隔離) ， 2通道品體管NPN輸出， 帶R 5485
YSE-4TCY 4通道溫度輸人(通道問有光耦隔商)
門， 4通道品體管NPN輸出
YSE-n4TCY 4通道溫度輸人(通道間無光精隔商]
， 4通道昌體管NPN輸出
YSE-4TCY2 4通道溫度輸人(通道間有光耦隔離)
D， 4通道品體管NPN輸出， 帶RS 485
YSE-n4TCY2 4通道溫度輸人(通道間無光精隔離)
D， 4通道品體管NPN輸出， 帶R 5485
YSE-8TCY 8通道溫度輸人(通道間有光隔離] ， B通道品體管NPN輸出
YSE-8TCY2 8通道溫座輸人(通道間有光耦隔商)
， 8通道品體管NPN輸出， 帶R 5485
YSE-8PT 8通道溫座輸人(通道間有光精隔商] 支持PT100，測量范圍-50~300℃，精度1℃
YSE-2TC-A 2通道溫度輸人， 2通道SSR固件繼電器輸出 支持PT100/K型熱電偶，測量范圍ZUI大300℃，精度1℃

稱重擴展
型號 功能 規格
YSE-2L 2通道稱重輸人 DC24V供電，無需外接電源供電分辨率24位，精度±1%
YSE-4L 4通道稱重輸入 DC24V供電，無需外接電源供電分辨率24位，精度±1%

晶閘管輸出擴展
型號 功能 規格
YSE-4S-A 4通道SSR品閘管輸出 DC24V供電，無需外接電源供電驅動500W以內的交流振動盤

數字量輸入/出擴展
型號 功能 規格
YCE-8T 4通道數字量輸入，4通道晶體管輸出 DC24V供電，無需外接電源供電
NPN輸入
輸入點ZUI高頻率10Khz
T：NPN型品體管輸出
T響應時間：約50us
T:ZUI大輸出電流：每點0.3A
YCE-16T 8通道數字量輸入，8通道品體管輸出

模擬量輸入/出擴展
型號 功能 規格
YCE-4AI2AO 4通道模擬量輸入，2通道模擬量輸出 電壓范圍：(輸人：0~10V，輸出：0~10V)電流范圍：0-20mA：4-20mA分辨率：12bit

稱重溫度擴展
型號 功能
YCE-2L2T-D 2路溫度采集輸人支持PT100/熱電偶， 具有PID自整定， 測量范圍200℃， 精度誤差1℃
2路稱重采集輸人，精度誤差±0.1g
2路3V直流電機正反向控制輸出
4路PWM輸出(驅動直流振動盤) ， IMax-10A， 配卡槽

稱重溫度擴展
型號 功能
YCE-2L2T-A 2路溫度采集輸人支持PT100/熱電偶， 具有PID自整定， 測量范圍200℃， 精度誤差1℃
2路稱重采集輸人，精度誤差±0.1g
2路3V直流電機正反內控制輸出
4路55R固態輸出(驅動交流振動盤)
