技術參數 　 　 　
系列型號YE- YE6-1616T-E YE16-1616T-E YE32-1616T-E
總點數 32點 32點 32點
數字量輸入點數 16 16 16
數字量輸出點數 16 16 16
輸出方式 NPN NPN NPN
電源電壓 DC24V DC24V DC24V
高速輸人計數器 4路AB相高速計數器 4路AB相高速計數器 4路AB相高速計數器
高速脈沖輸人頻率 200khz 200khz 200khz
右擴展 16個 16個 16個
左擴展 不支持 不支持 不支持
BD板 不支持 不支持 不支持
串行通訊口 RS232/RS485 RS232/RS485 RS232/RS485
USB通訊口 支持U盤程序下載/固件升級 支持U盤程序下載/固件升級 支持U盤程序下載/固件升級
以太網通訊口 支持1個（MODBUS TCP/IP） 支持1個（MODBUS TCP/IP） 支持1個（MODBUS TCP/IP）
脈沖軸數量 8軸 8軸 8軸
總線功能 EtherCAT總線 EtherCAT總線 EtherCAT總線
總線軸數 8軸 16軸 32軸
程序容量 60k 60k 60k
萬年歷 支持 支持 支持

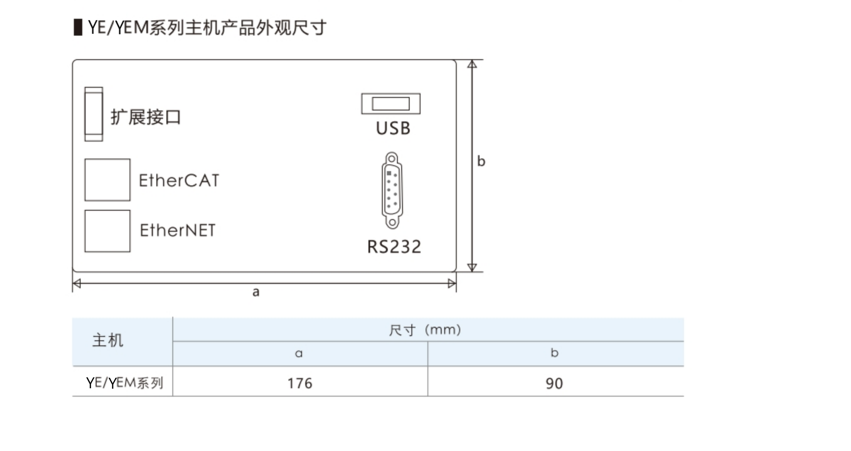

尺寸[mm] 176*90*53 176*90*53 176*90*53
防護等級 IP20
工作環境溫度 5-55℃(41-131°F)無結露
相對濕度 5-95%
運輸環境溫度 -25-70℃(-13-158°F)
抗振性 10M/S2
工作海拔高度 0~2000M 無將容，2000M以上，環境溫度<40℃(104下)
說明 脈沖與總線軸合計6軸 脈沖與總線軸合計16軸 脈沖與總線軸合計32軸
注：若總線PLC型號為YE 16-1616T-E， 表示脈沖與總線軸合計16軸， 可由PLC程序自定義軸數。如定父脈沖軸數為2軸， 則總線軸為14軸
數字量輸入擴展
型號 功能 規格
YSE-8X 8通道數字量輸入 NPN輸人
DC24V供電，無需外接電源供電
輸入點頻率10Khz
YSE-16X 16通道數字量輸人

數字量輸出擴展
型號 功能 規格
YSE-8YT 8通道品體管輸出 DC24V供電，無需外接電源供電
R：繼電器輸出
T：NPN型品體管輸出
R響應時間：約10ms
T響應時間：約50us
R輸出電流：2A
T輸出電流：每點0.3A
YSE-16YT 16通道品體管輸出
YSE-16YR 16通道繼電器輸出
YSE-32YT 32通道品體管輸出

數字量輸入/出擴展
型號 功能 規格
YSE-8T 4通道數字量輸入，4通道品體管輸出 DC24V供電，無需外接電源供電
NPN輸入
輸入點頻率10Khz
R：繼電器輸出
T：NPN型品體管輸出
R響應時間：約10ms
T響應時間：約50us
R輸出電流：2A
T輸出電流：每點0.3A
YSE-16T 8通道數字量輸入，B通道品體管輸出
YSE-16R 8通道數字量輸入，B通道繼電器輸出
YSE-32T 16通道數字量輸入，16通道晶體管輸出
YSE-32R 16通道數字量輸入，16通道繼電器輸出
YSE-40T 24通道數字量輸入，16通道品體管輸出

模擬量輸出擴展
型號 功能 規格
YSE-4AO 4通道模擬量輸出 電壓范圍：-10V~10V電流范圍：0-20mA；4-20mA分辨率：12bit
YSE-4AOS 4通道模擬量輸出 電壓范圍：0V~10V電流范圍：0-20mA：4-20mA分辨率：12bit

模擬量輸入/出擴展
型號 功能 規格
YSE-4AI2AO 4通道模擬量輸人，2通道模擬量輸出 電壓范圍：(輸入/出：-10V~10V)電流范圍：(輸入/出：0-20mA：4-20mA)分辨率12bit/12bit
YSE-4hAI2AO 4通道模擬量輸人，2通道模擬量輸出 電壓范圍：(輸入/輸出：-10V~10V)電流范圍：0-20mA：4-20mA分辨率：16bit/12bit

溫度擴展
型號 功能 規格
YSE-2TCY 2通道溫度輸人(通道間有光精隔商]門.2通道品體管NPN輸出 支持K型熱電偶，測量范圍0~900℃，精度1℃
YSE-n2TCY 2通道溫度輸人(通道間無光精隔離)， 2通道品體管NPN輸出
YSE-2TCY2 2通道溫座輸人(通道間有光耦隔離) ， 2通道品體管NPN輸出， 帶R 5485
YSE-4TCY 4通道溫度輸人(通道問有光耦隔商)門， 4通道品體管NPN輸出
YSE-n4TCY 4通道溫度輸人(通道間無光精隔商]， 4通道昌體管NPN輸出
YSE-4TCY2 4通道溫度輸人(通道間有光耦隔離)D， 4通道品體管NPN輸出， 帶RS 485
YSE-n4TCY2 4通道溫度輸人(通道間無光精隔離)D， 4通道品體管NPN輸出， 帶R 5485
YSE-8TCY 8通道溫度輸人(通道間有光隔離] ， B通道品體管NPN輸出
YSE-8TCY2 8通道溫座輸人(通道間有光耦隔商)
， 8通道品體管NPN輸出， 帶R 5485
YSE-8PT 8通道溫座輸人(通道間有光精隔商] 支持PT100，測量范圍-50~300℃，精度1℃
YSE-2TC-A 2通道溫度輸人， 2通道SSR固件繼電器輸出 支持PT100/K型熱電偶，測量范圍300℃，精座1℃

稱重擴展
型號 功能 規格
YSE-2L 2通道稱重輸人 DC24V供電，無需外接電源供電分辨率24位，精座±1%
YSE-4L 4通道稱重輸入 DC24V供電，無需外接電源供電分辨率24位，精度±1%

晶閘管輸出擴展
型號 功能 規格
YSE-4S-A 4通道SSR品閘管輸出 DC24V供電，無需外接電源供電驅動500W以內的交流振動盤

數字量輸入/出擴展
型號 功能 規格
YCE-8T 4通道數字量輸入，4通道晶體管輸出 DC24V供電，無需外接電源供電
NPN輸入
輸入點頻率10Khz
T：NPN型品體管輸出
T響應時間：約50us
T輸出電流：每點0.3A
YCE-16T 8通道數字量輸入，8通道品體管輸出

模擬量輸入/出擴展
型號 功能 規格
YCE-4AI2AO 4通道模擬量輸入，2通道模擬量輸出 電壓范圍：(輸人：0~10V，輸出：0~10V)電流范圍：0-20mA：4-20mA分辨率：12bit

稱重溫度擴展
型號 功能
YCE-2L2T-D 2路溫度采集輸人支持PT100/熱電偶， 具有PID自整定， 測量范圍200℃， 精度誤差1℃
2路稱重采集輸人，精度誤差±0.1g
2路3V直流電機正反向控制輸出
4路PWM輸出(驅動直流振動盤) ， Imax-10A， 配卡槽

稱重溫度擴展
型號 功能
YCE-2L2T-A 2路溫度采集輸人支持PT100/熱電偶， 具有PID自整定， 測量范圍200℃， 精度誤差1℃
2路稱重采集輸人，精度誤差±0.1g
2路3V直流電機正反內控制輸出
4路55R固態輸出(驅動交流振動盤)
