產品規格
電壓 230V 460V

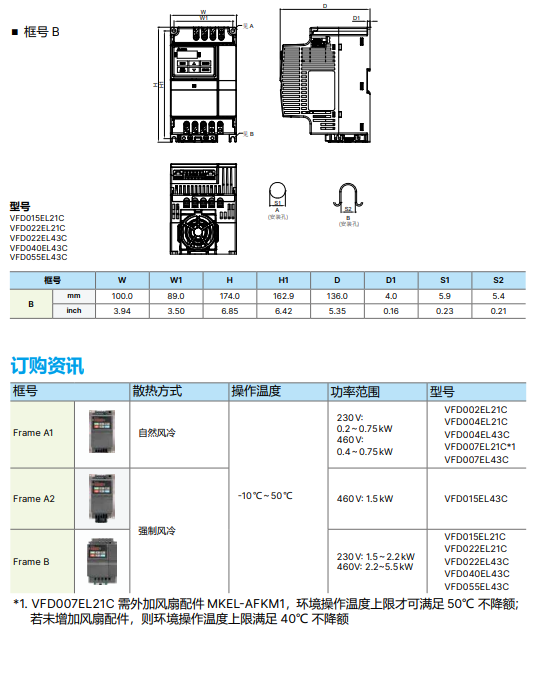

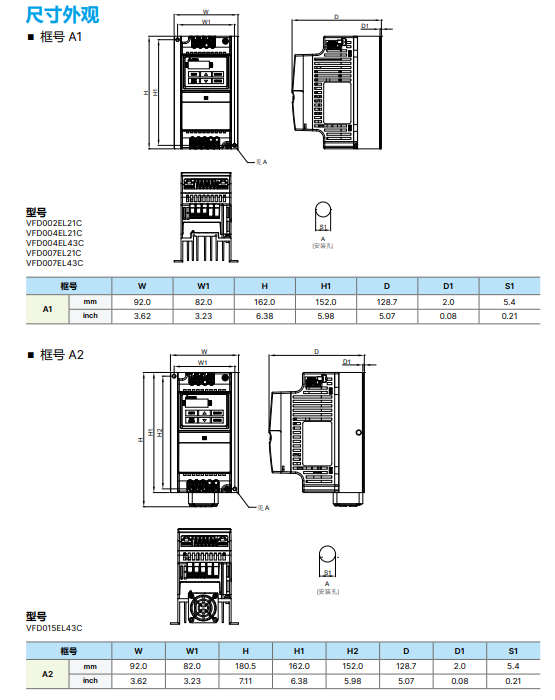

框號 A1 BB A1 A2 B
型號 VFD-_EL21C 002 004 007 015 022 004 007 015 022 040 055
VFD-_EL43C
適用電機功率 (kW) 0.2 0.4 0.75 1.5 2.2 0.4 0.75 1.5 2.2 4.0 5.5
用電機功率 (HP) 0.25 0.5 1.0 2.0 3.0 0.5 1.0 2.0 3.0 5.5 7.5
輸出 額定輸出容量 (kVA) 0.6 1.0 1.6 2.9 4.2 1.2 2.0 3.3 4.4 7.4 9.9
額定輸出電流 (A 1.6 2.5 4.2 7.5 11.0 1.5 2.5 4.2 5.5 9.0 13.0
輸出電壓 (V 三相對應輸入電壓
輸出頻率范圍 (Hz) 0.1 ~ 400
載波頻率 (kHz) 2 ~ 12 ( 默認 : 2)
輸入  額定輸入電流 (A) 4.9 6.5 9.3 15.7 24 1.8 3.2 4.3 7.1 10.0 17.0
額定電壓 / 頻率 單相 200VAC ~ 240VAC，50 / 60 Hz 三相380VAC~ 480VAC 50 / 60 Hz
容許輸入電壓變動范圍 ±10 % (180 V ~ 264 V) ±10 % (342 V ~ 528 V)
容許輸入電壓變動范圍 ±5 % (47 Hz ~ 63 Hz)
機種凈重 (kg) 1.0 1.4 1.0 1.4 1.5
冷卻方式 自然風冷 強制風冷 自然風冷 強制風冷
共同規格
控制特性 控制方式 正弦波 PWM 方式（V/F 控制）
頻率設定分辨率 0.01Hz
輸出頻率分辨率 0.01Hz
轉矩特性 具轉知補償、轉差補償,起動轉矩在 5.0Hz 時可達 150% 的額定轉知
過負載能力 額定輸出電流的 150% 運行 60 秒
禁止設定頻率 可自 01~400.0Hz 設定3 點
加速、減速時間 0.1~600 秒(2 段加/減速時間可分別獨立設定)
失速防止準位 可以電機負載特性以驅動器額定電流的 0~200% 設定
直流制動 停止時可自 0.1~400.0Hz 操作、制動電流 0~100% 的額定電流起動時間 0~60秒，停止時間 0~60秒
VIF 曲線 任意 V/F 曲線設定
保護功能 過電壓、過電流、低電壓、外部異常中斷、電機過載、驅動器過載、驅動器過熱
內置功能 內建自動穩壓輸出調節、加速/減速 S 曲線設定、過電壓、過電流失速防止、異常記錄禁止反轉、瞬時停電再啟動、直流制動、轉矩補償、轉差補償、載波頻率調整、輸出頻率上下限設定、參數重置、外部計數、異常重置、異常再啟動、節能運轉、NPN/PNP 模式選擇
數字操作器 內含 6個功能鍵,4 位數的7段LED 顯示器4 個狀態指示LED 燈可設定頻率顯示實際輸出頻率、輸出電流、用戶自定義單位,參數瀏覽及修改設定及參數鎖定異常故障顯示,可執行運轉、停止、重置、正轉/反轉
環境 保護等級 IP20
污染環境程度 2
使用場所 海拔高度 1000m 以下，室內( 無腐蝕性氣體、液體、無塵垢 )
操作溫度 無結露且無結冰 -10C~+50%C"1
存儲溫度 -20°C-60°C
濕度 90%RH 以下(無結露)
振動 1.0mm ,峰-峰值從2~ 13.2Hz ; 0.7G ~ 1.0G,從13.2~ 55H : 1.0G,從55~ 512Hz ，符合IEC 60068-2-6



產品特色
  • 輸出頻率0.1~400Hz
  • 內建CANopen協議（符合CiA402），及Modbus協議
  • CANopen遠程IO功能（6DI+4DO）
  • 雙RJ45接口無需HUB，便捷組網
  • 面板直觀DI/DO狀態指示，調試無憂
  • 4路30V/500mA DO，外接電源直接驅動負載
  • 輸出額定電流150% / 60s高過載能力
  • 完整防御功能
  • 符合CE，RoHS
應用領域



  • 光伏產線、包裝線、噴涂線、食品包裝、物流快遞、木工機械
