230V 機種
產品規格

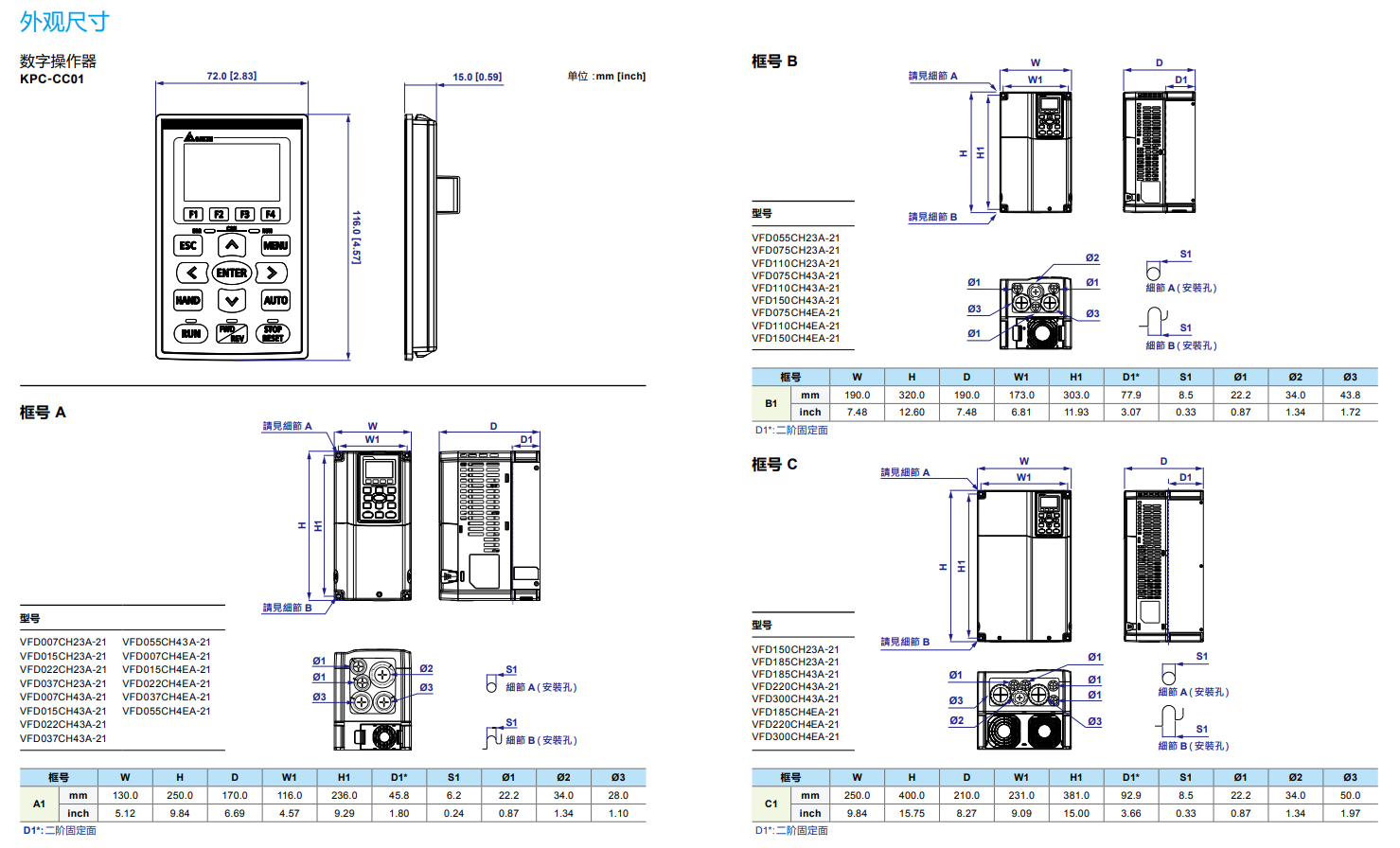

框號 A B C D E F

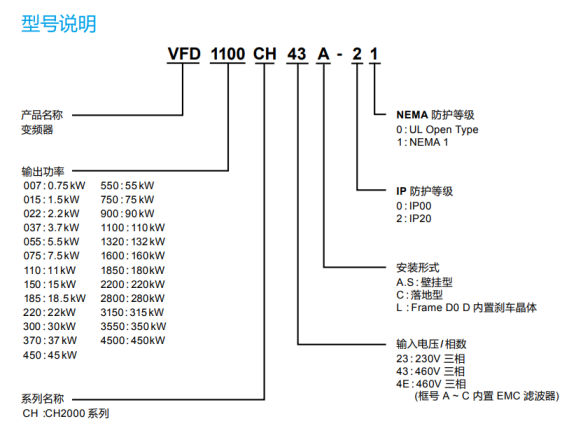

型號 VFD_-_CH23A-XX 007 015 022 037 055 075 110 150 185 220 300 370 450 550 750
輸出 超重載 額定輸出容量 (kVA) 2.0 3.2 4.4 6.8 10 13 20 26 30 36 48 58 72 86 102
額定輸出電流(A) 5 8 11 17 25 33 49 65 75 90 120 146 180 215 255
適用電機功率 (kw) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
適用電機功率 (HP) 1 2 3 5 7.5 10 15 20 25 30 40 50 60 75 100
過載承受度 在額定輸出電流的占比150時，可承受 60 秒鐘 在額定輸出電流的占比200 時，可承受 3 秒鐘
輸出頻率(Hz) 0.00-599.00
載波頻率(kHz) 5-15
輸入 輸入電流(A) 超重載 6.4 12 16 20 28 36 52 72 83 99 124 143 171 206 245
定額電壓/頻率 三相200~240Vac(占比-15-+10)，50160H
操作電壓范圍 170-265Va
容許電源頻率變動范圍 47~63Hz
電源設備容量規格(kVA) 2.1 3.3 4.6 7.1 10.4 13.7 20.4 27.0 31.2 37.4 43.6 60.7 74.8 89.4 106.0
效率占比 97.8 98.2
位移功因(cosθ) >0.98
機種凈重 2.6±0.3 5.4±1 9.8±1.5 9.8±1.5 64.8±1.5 86.5±1.5
散熱方式 自然冷風 強制風冷
剎車晶體 框號A~C :內置 框號D~F :選購



460V 機種
產品規格

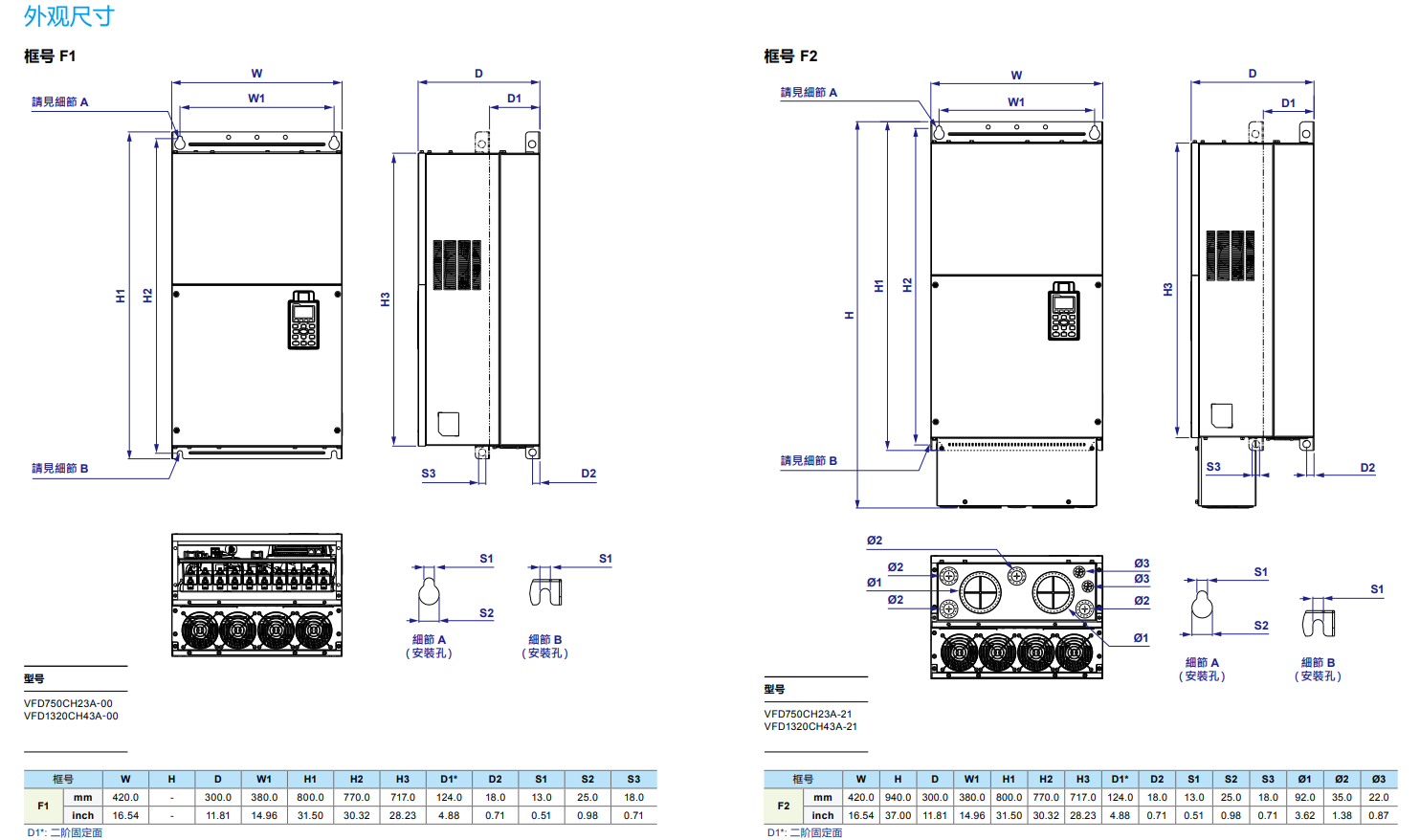

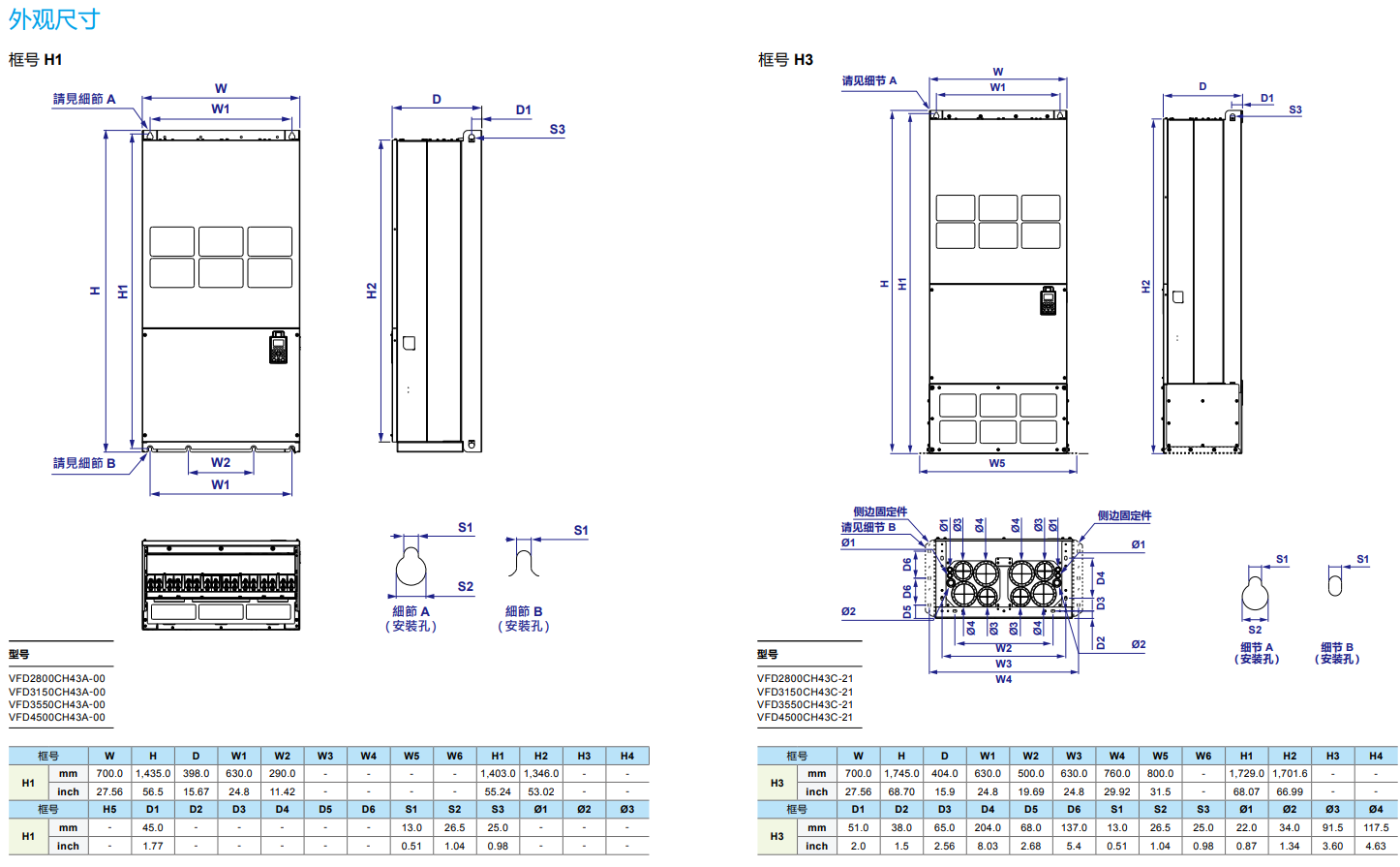

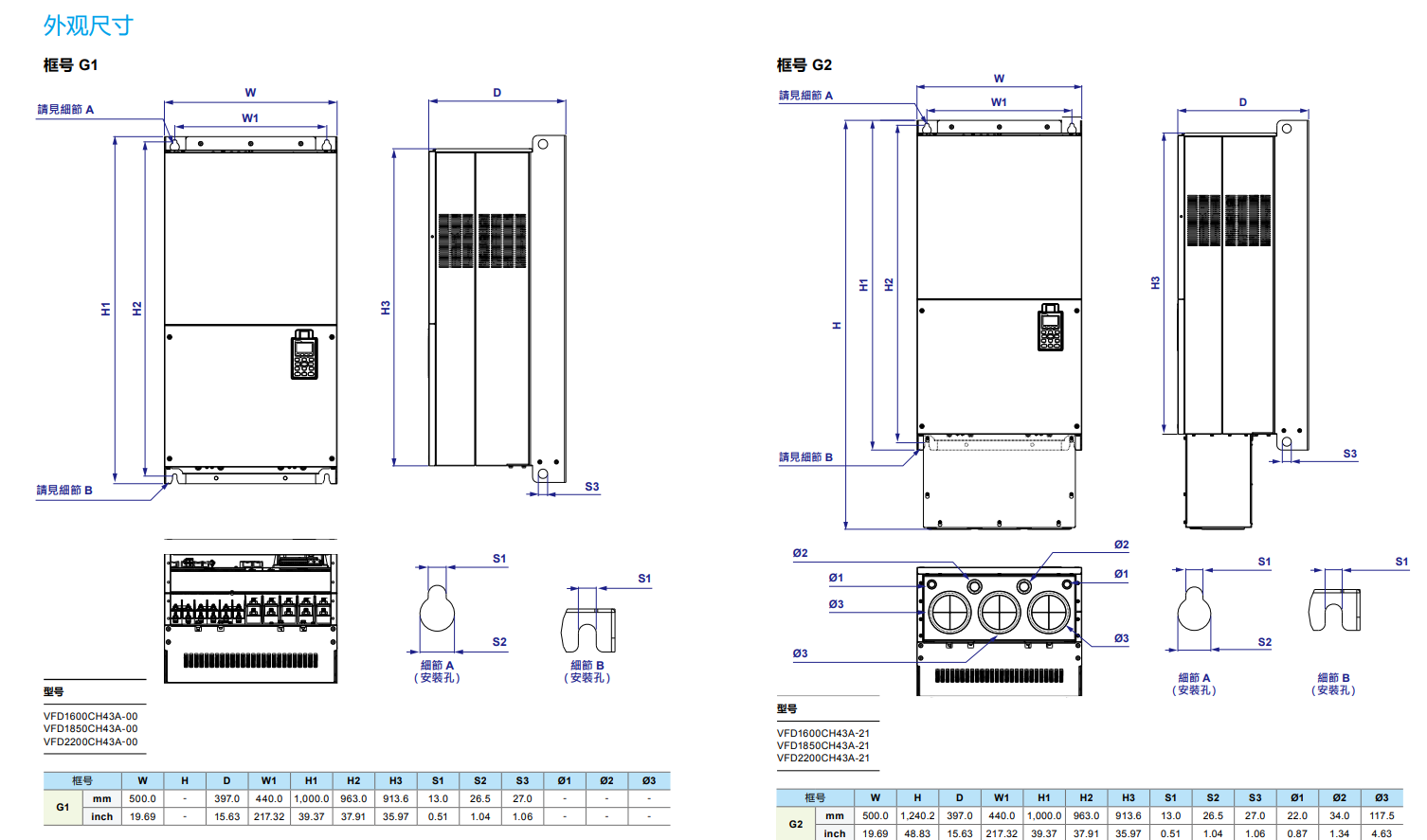

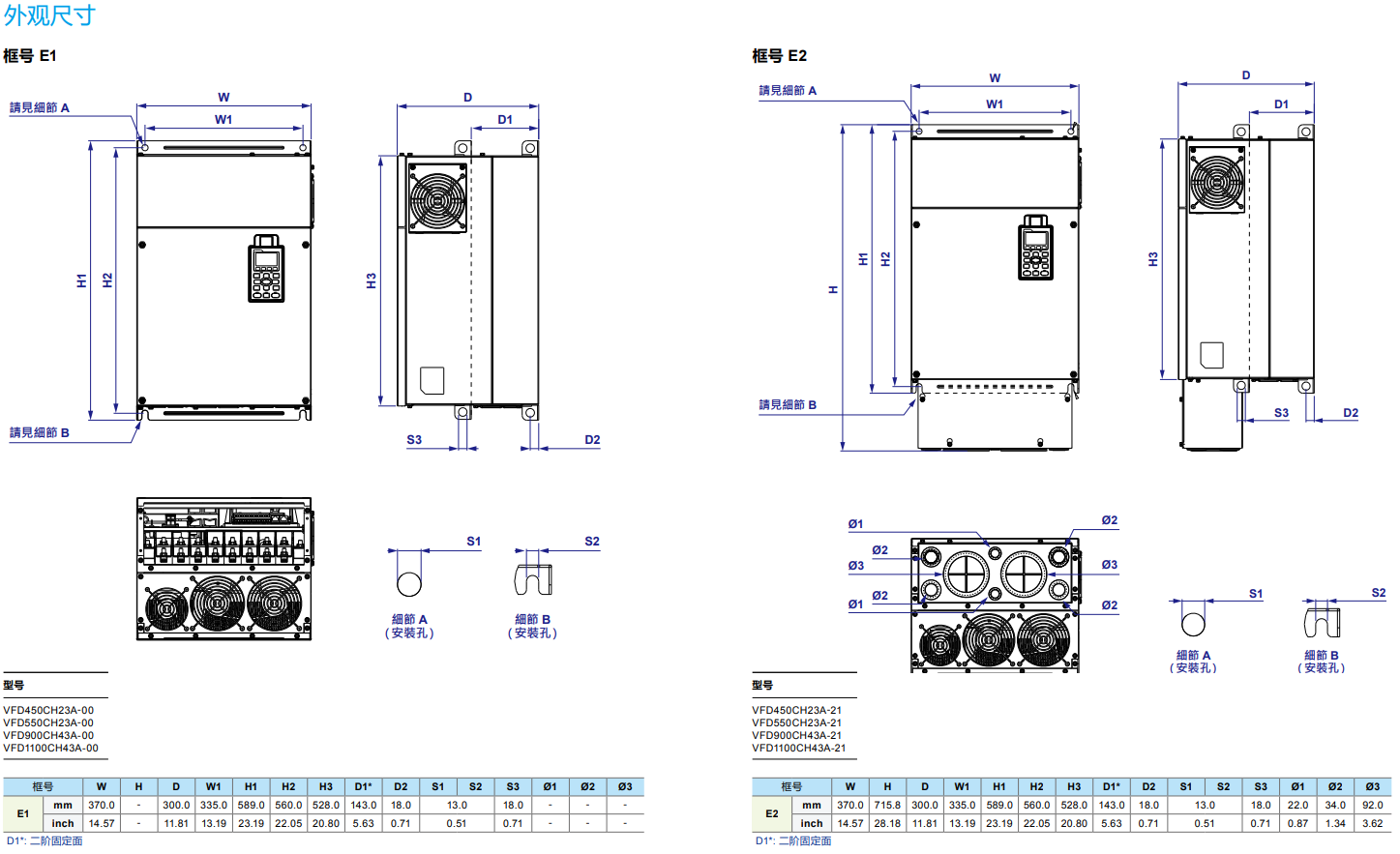

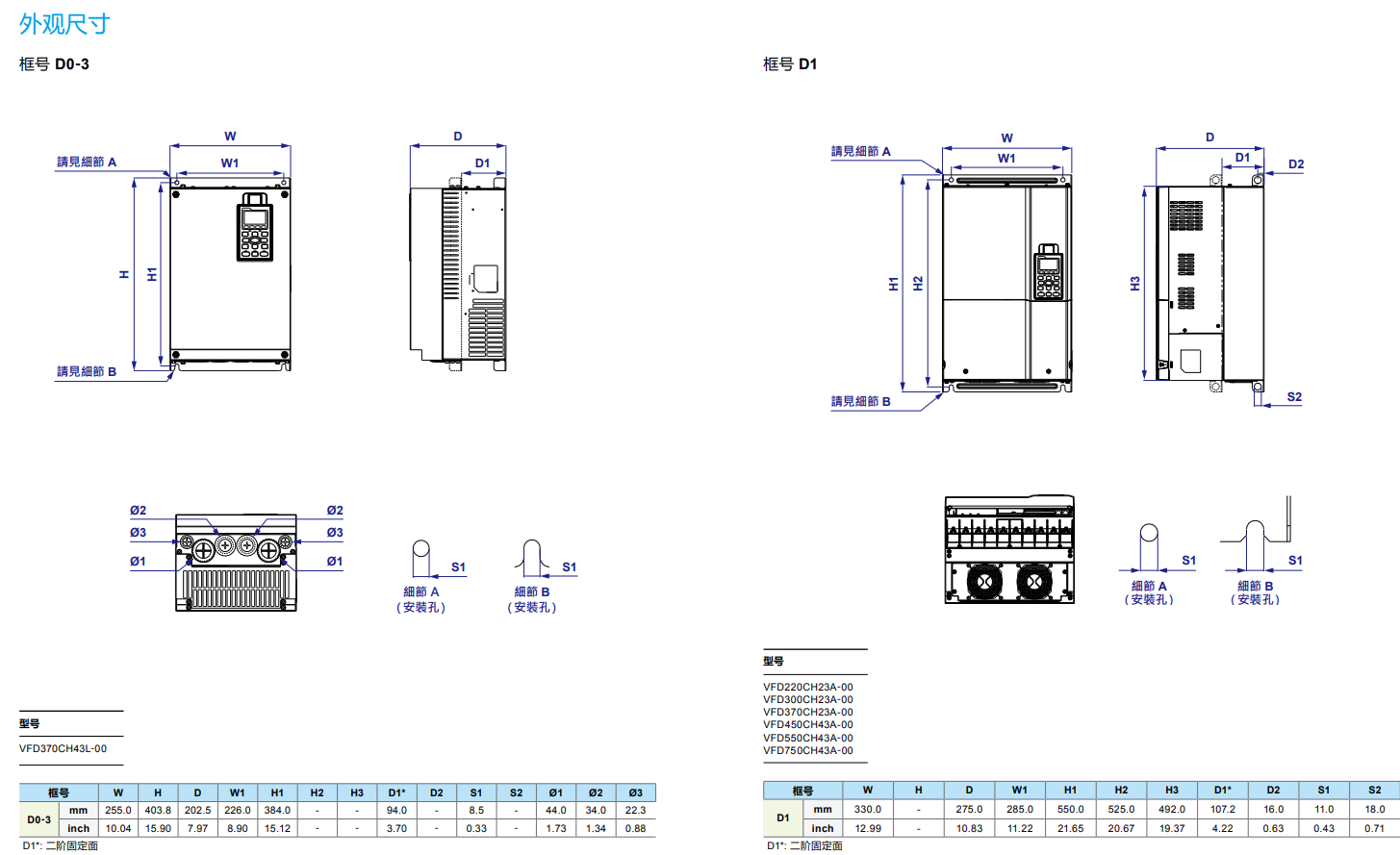

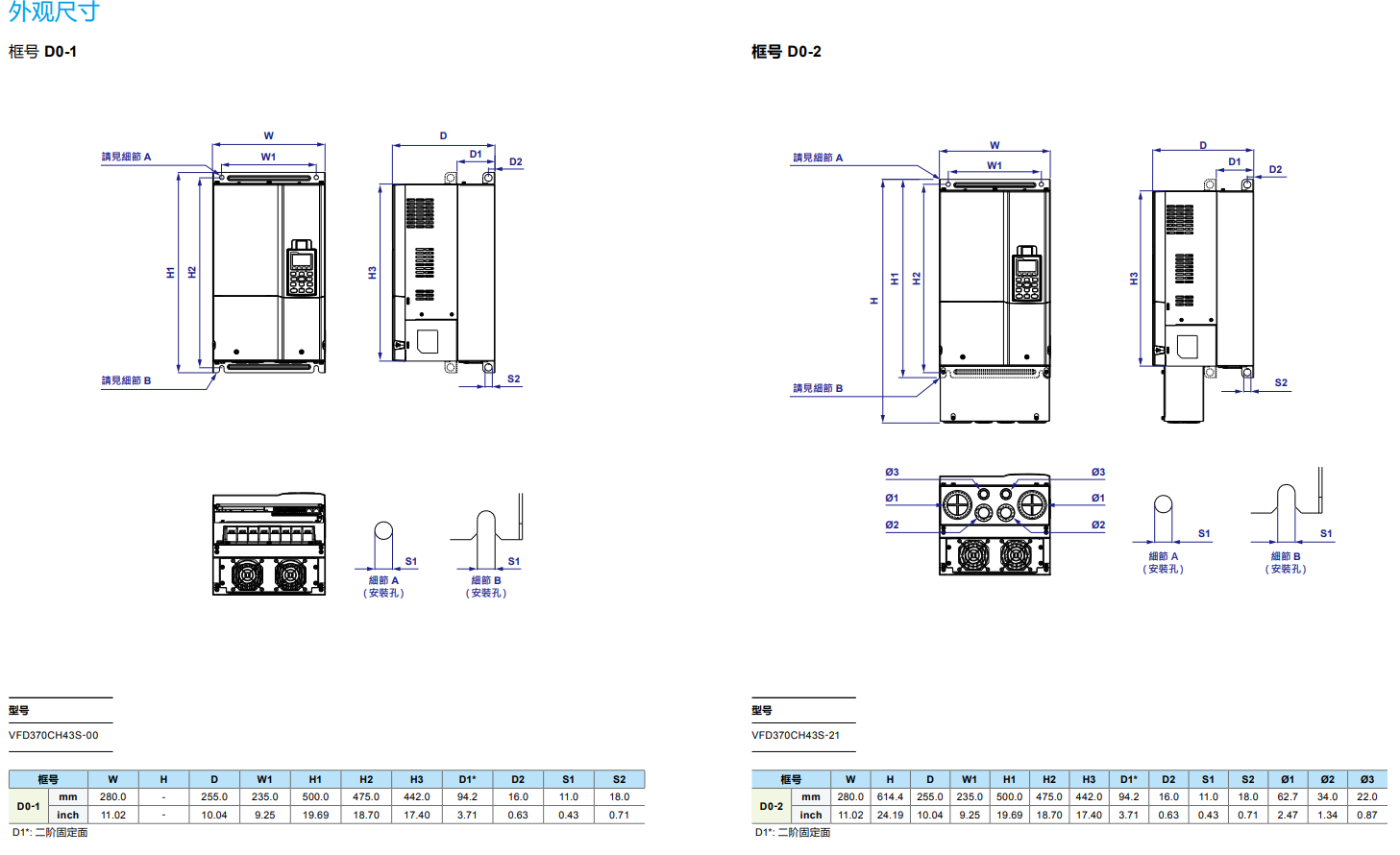

框號 D0 D E F G H
型號 VFD_-_CH23A-XX 370 450 550 750 900 1100 1320 1600 1850 2200 2800 3150 3550 4500
輸出 超重載 額定輸出容量 (kVA) 58 73 88 120 143 175 199 247 295 359 438 491 544 690
額定輸出電流(A) 73 91 110 150 180 220 250 310 370 450 550 616 683 866
適用電機功率 (kw) 37 45 55 75 90 110 132 160 185 220 280 315 355 450
適用電機功率 (HP) 50 60 75 100 125 150 175 215 250 300 375 420 475 600
過載承受度 在額定輸出電流的占比150時，可承受 60 秒鐘；在額定輸出電流的占比200時，可承受 3 秒鐘
輸出頻率(Hz) 0.00 ~ 599.00
載波頻率(kHz) 5 ~ 15 ( 預設值 6) 4 ~ 10 (預設值 4)
輸入 輸入電流(A) 超重載 74 101 114 157 167 207 240 300 380 400 494 555 625 866
定額電壓/頻率 三相 380 ~ 480 VAC (占比-15 ~ +10) ，50/60 Hz
操作電壓范圍 323 ~ 528 VAC
容許電源頻率變動范圍 V
電源設備容量規格(kVA) 60.7 75.7 91.4 124.7 149.6 182.9 207.8 257.7 307.6 365.8 457.2 512.1 567.8 720.0
效率占比 97.8 98.2
位移功因(cosθ) > 0.98
機種凈重 38.5 ± 1.5 64.8 ± 1.5 86.5
± 1.5		 134 ± 4 228
36 ± 1.5*  46 ± 1.5*
散熱方式 強制風冷
剎車晶體 框號D / D0 ：選購
型號VFD_ _CH43L-00 ：內置		 框號E以上選購
DC 電抗器 框號D0 以上內置，型號VFD370CH43L-00 無內置
EMC濾波器 框號D0 以上為外置選購品

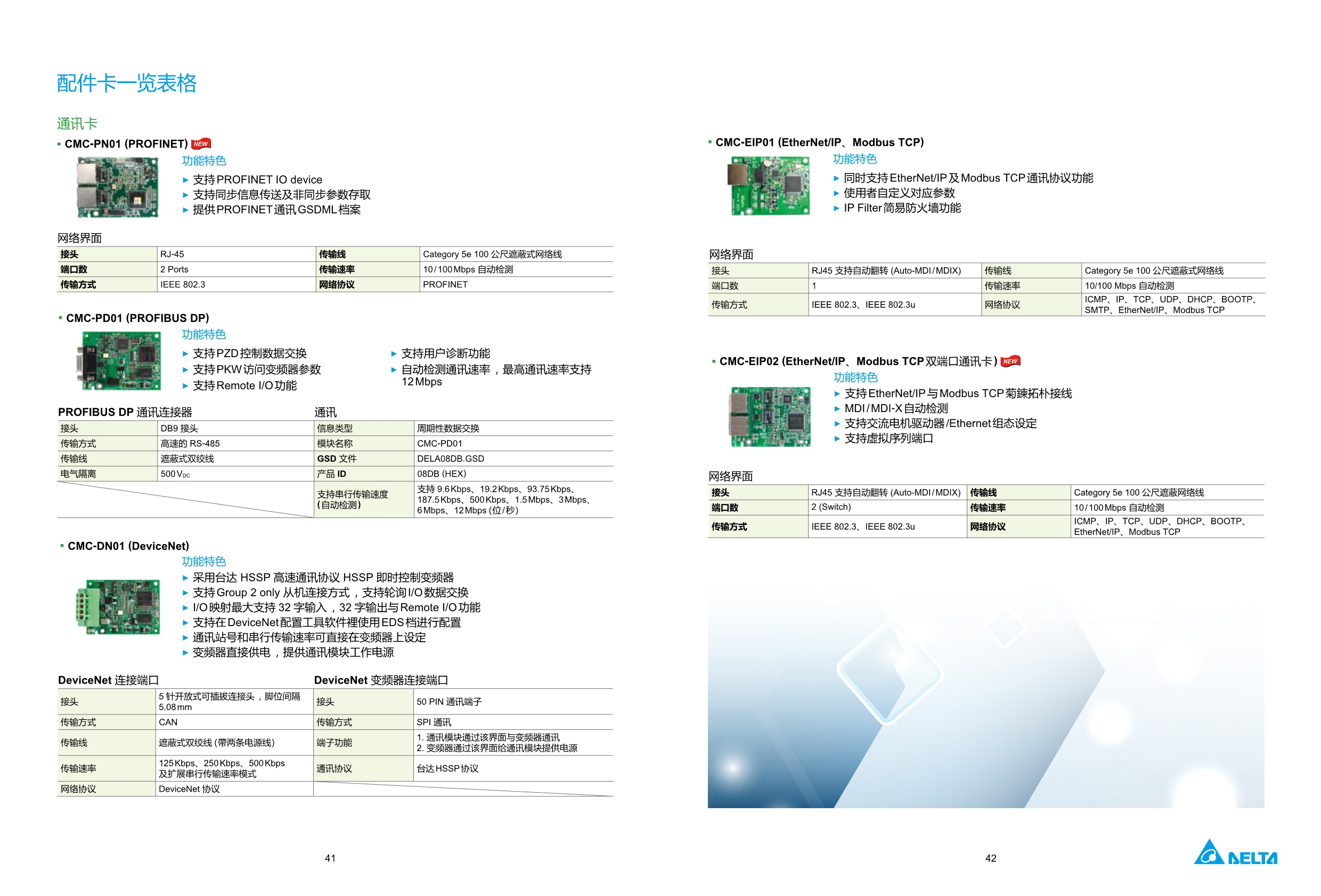

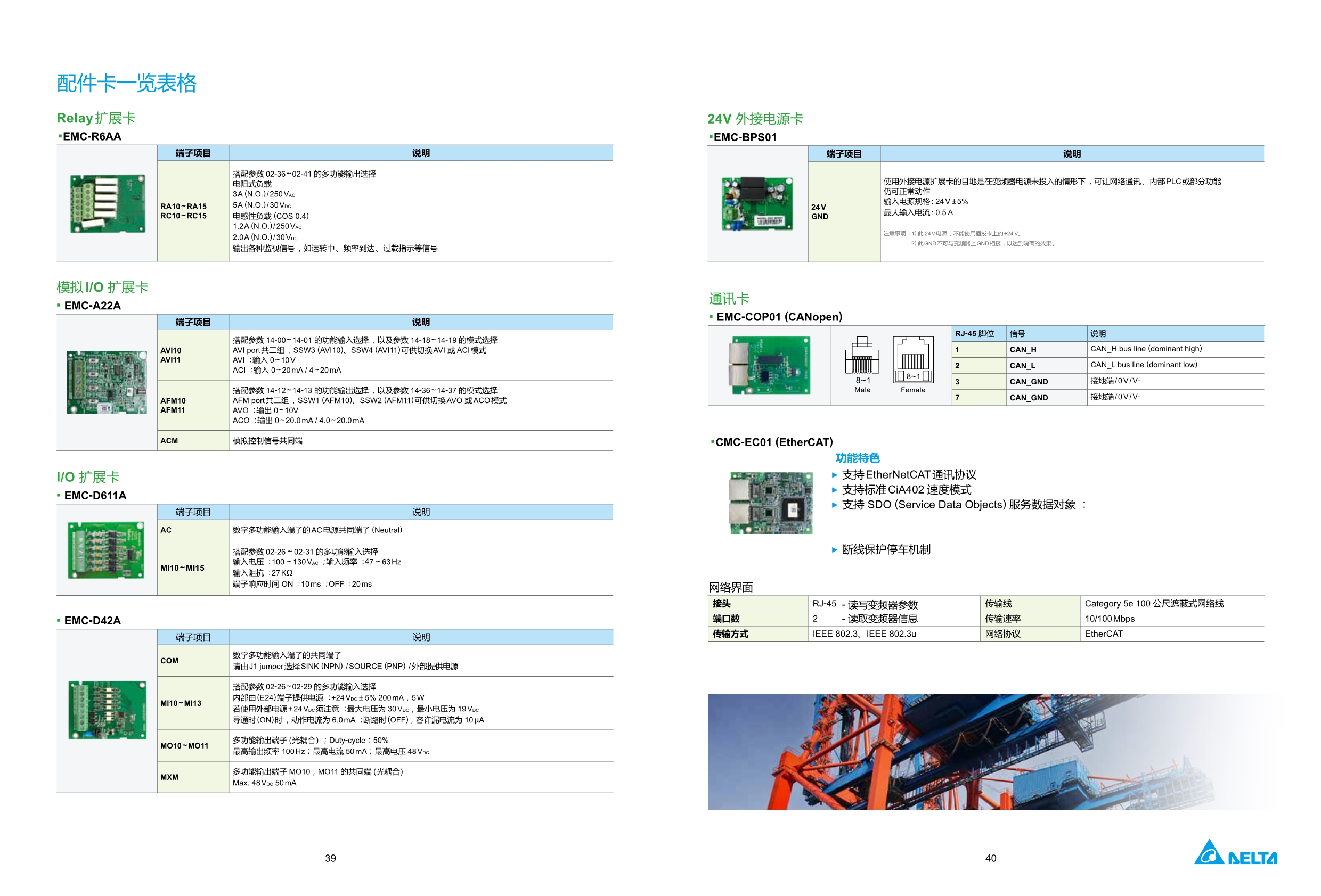

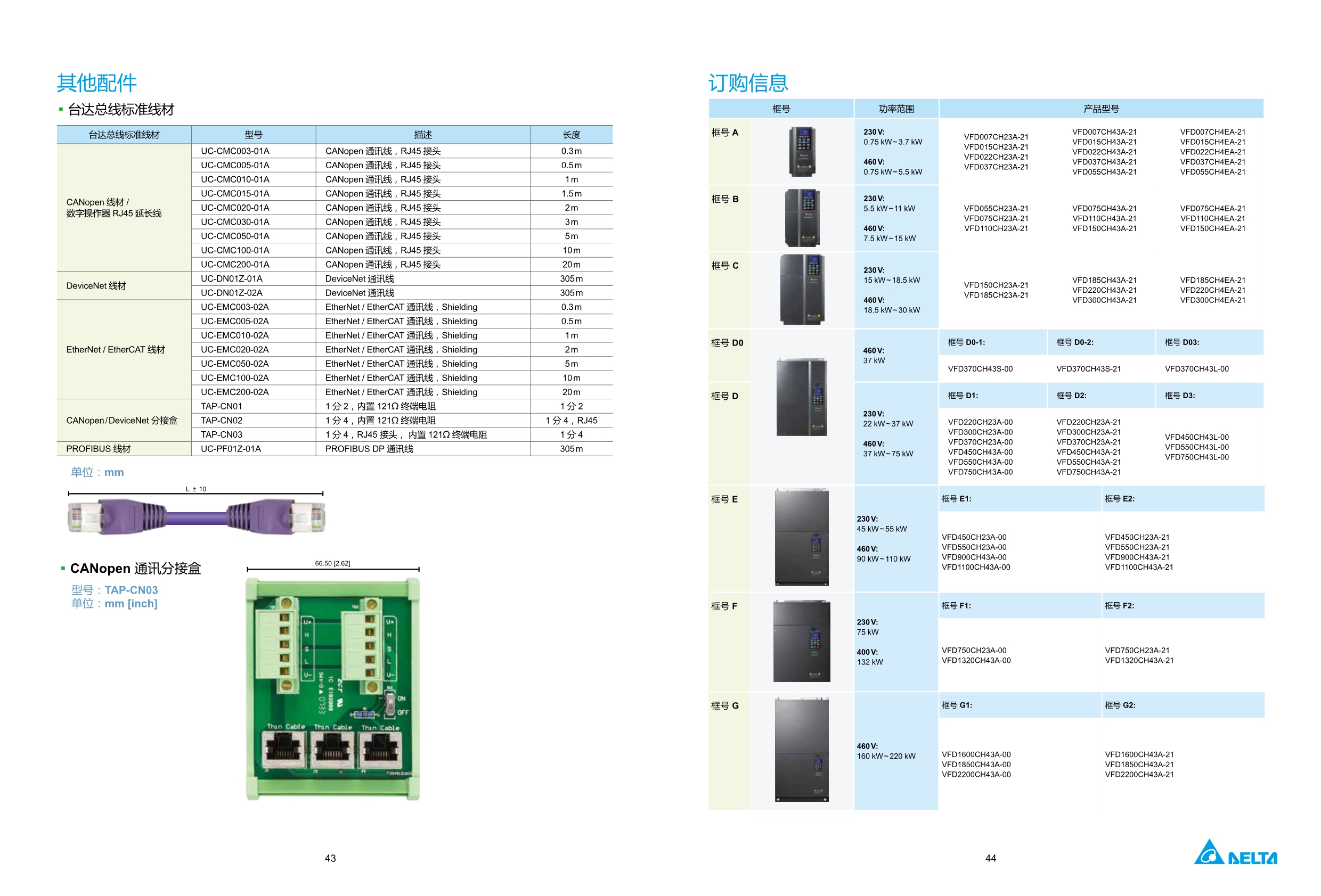

產品特色
  • 大功率運動控制方案：

    - 支持 EtherCAT 運動控制總線，結合自主設計伺服電機，提供成套運動控制方案
    - 搭配運動控制卡 (EMC-MC01)，可支持周期同步位置模式 (CSP)與周期同步轉矩模式 (CST)
    - 臺達大功率伺服電機MSJ 系列：15 ~ 80 kW

  • 超重載型過載能力：額定輸出電流占比150 60s，占比200 3s。
  • 支持感應電機、永磁電機
  • 磁場導向控制，全閉循環控制速控可達 1:10,000 (FOCPG)
  • 起重功能：全時防搖功能、松繩檢測/ 輕鉤加速、雙主鉤同動、糾偏功能
應用領域

天車應用、機床、印刷機械

印刷行業
 機床
